案例详情

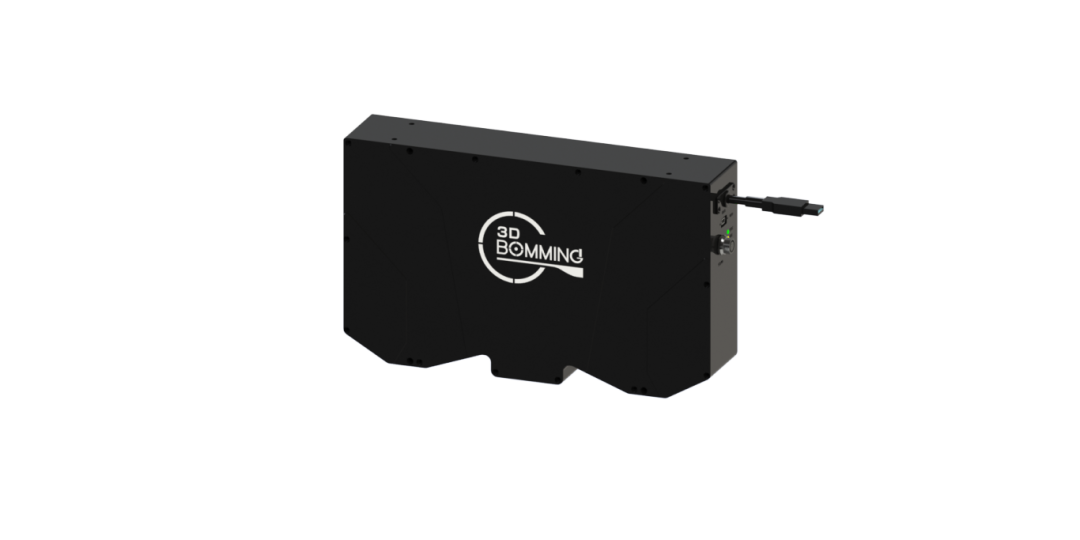

传感器型号：SD304N
工作距离：125mm
量程：±10mm
视野：40x30mm
XY分辨率：19.5um
重复精度：1.5um

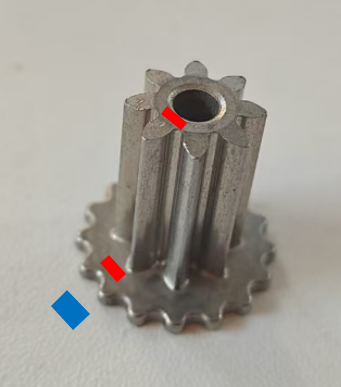

一、测试样品图片
二、测量项目
检测蓝色面到红色面的段差。

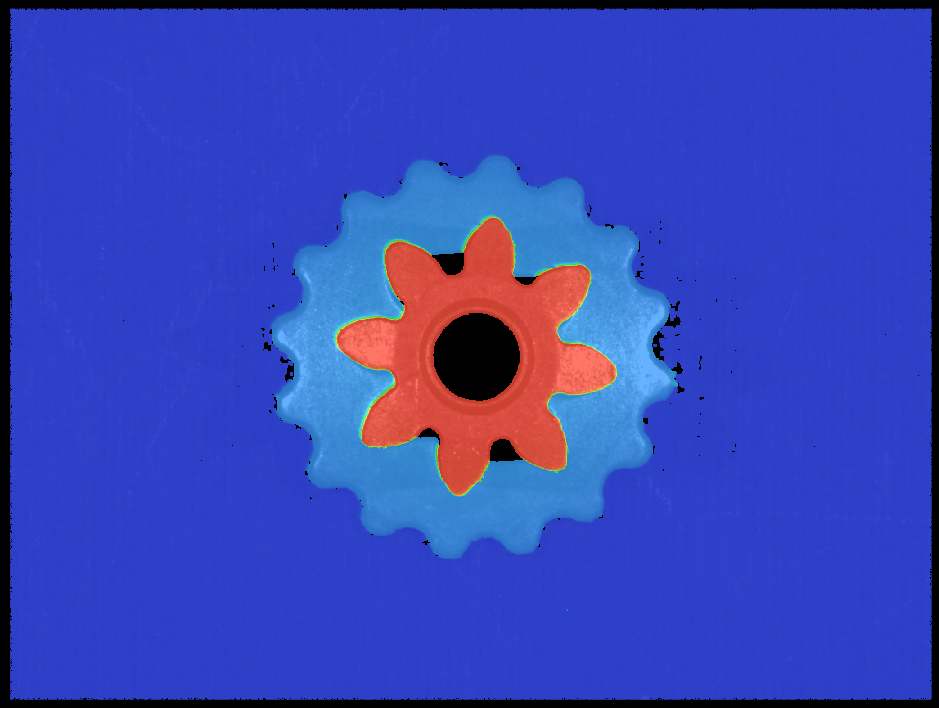

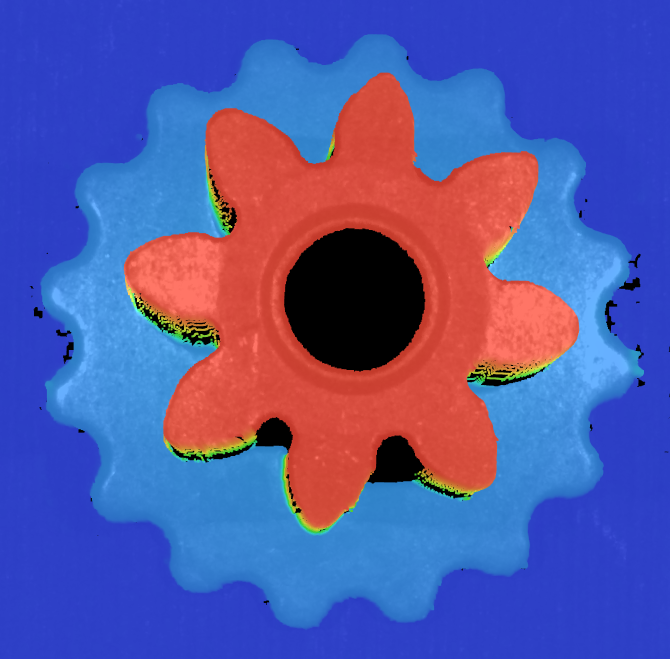

点云图

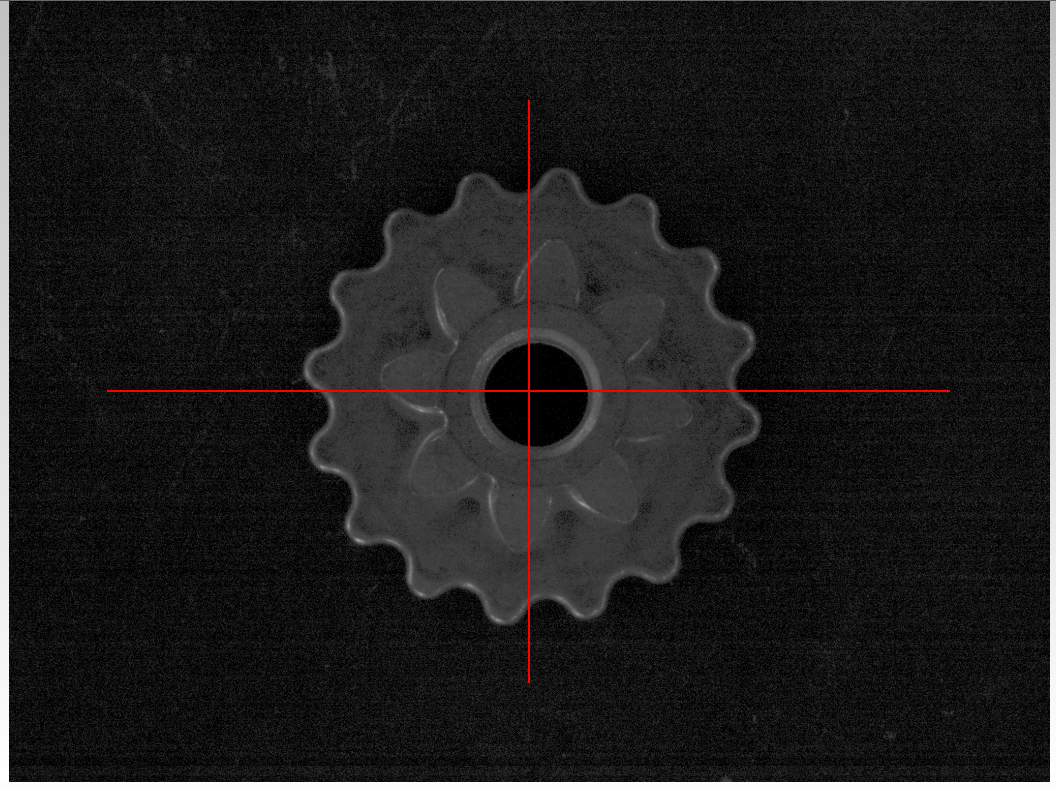

2D图-如下：
3D图-如下：
三、测量说明
1、以基底板做校平为0平面；

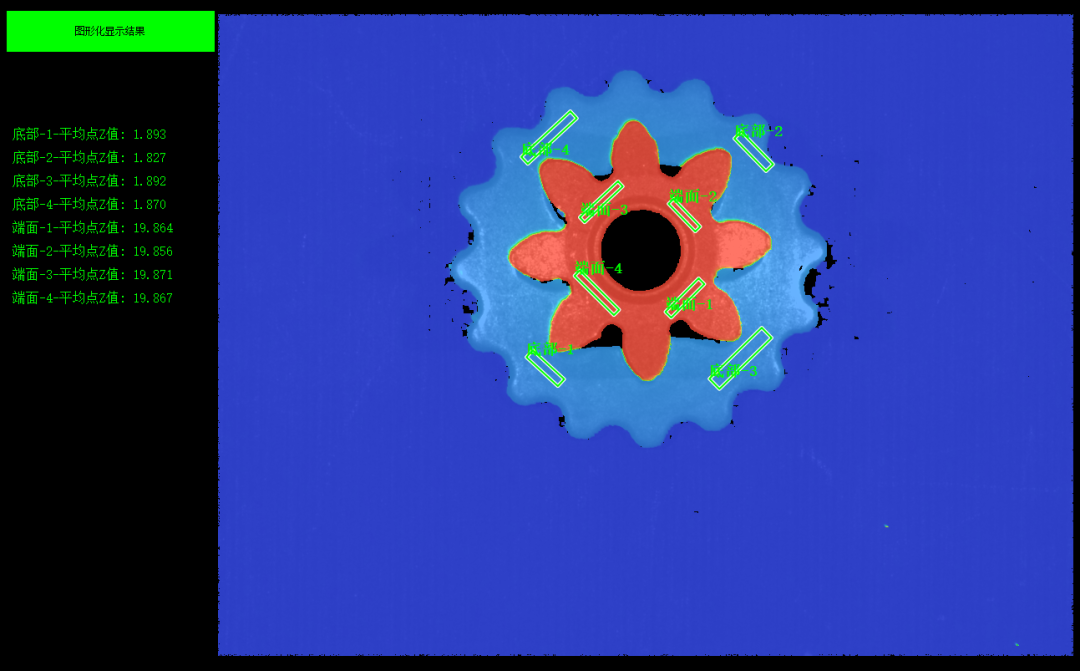

2、 使用点云-位置算子，框选测量区域，检测基底板到测量区域的高度。
四、测量注意事项
在硬件参数那里打开2D预览，样品需按上图方向摆放，且测量时，样品切勿抖动。

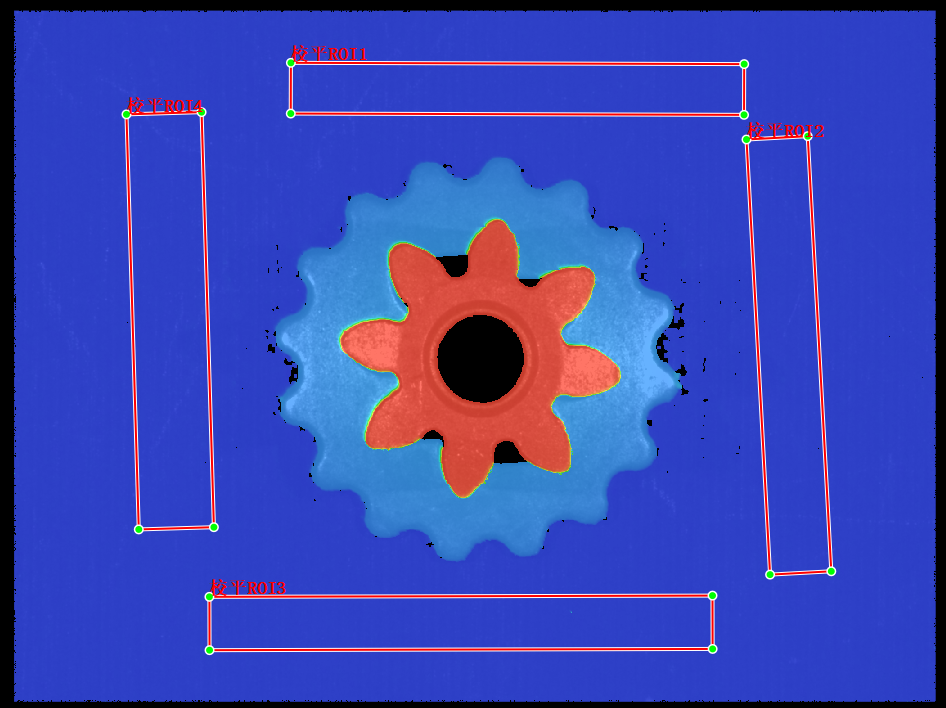

校平区域.
五、测量结果

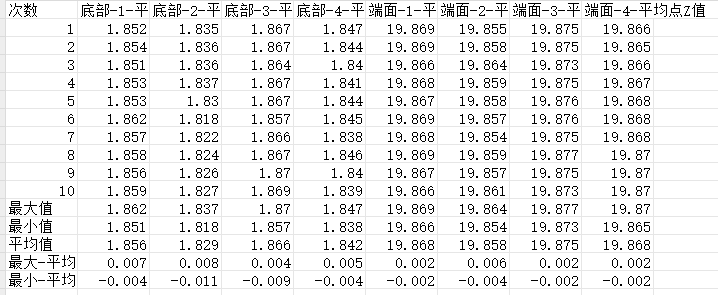

静态十次
动态十次
六、检测结论与分析

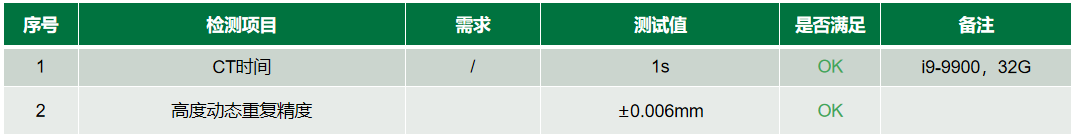

1、结论
2、分析
在金属加工件的质量检测中，传统测量手段（如卡尺、千分尺、三坐标测量仪等）存在明显不足：
★依赖人工操作，效率低，难以覆盖复杂曲面和大批量检测需求；
★测量精度受人为因素影响较大，重复性和一致性难以保证；
★对于微小尺寸或内部结构，传统方法往往无法有效检测。
采用博明3D结构光传感器进行非接触式测量，具有显著优势：
★大幅提升检测效率，实现在线实时测量；
★覆盖复杂几何特征与全尺寸范围，提升检测覆盖率；
★测量精度可达微米级，数据稳定可靠；
★重复测量结果一致性高，有效保障产品质量的一致性。
